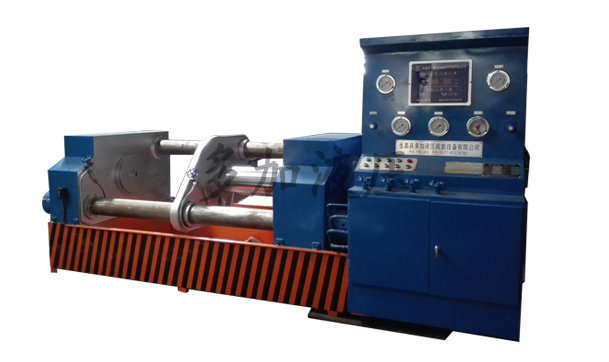

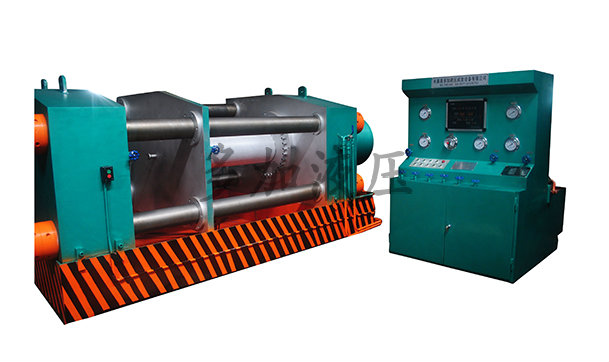

DYFJ-E200型閥門試驗臺是多加液壓公司積累多年生產經驗基礎上，按照國家標準規范要求，自行研制的第四代閥門試壓檢測設備。

DYFJ-E200型閥門試驗臺集機電、液壓系統、試壓、液體介質貯存循環使用于一體，具有功能完善、性能穩定、自動化程度高等特點。廣泛應用于公稱通徑15-1200mm直通法蘭式各類高、中、低壓閥門的密封面泄漏測試、殼體強度（沙眼）等各項性能測試。測試介質：水、氣、油。

設備全過程由液壓驅動、電器控制，對閥門無任何附加影響測試結果的外力，很大程度上提高了工作效率，減輕了勞動強度，是閥門制造企業、使用和檢修單位理想的新一代閥門試壓檢測設備。

DYFJ-E200型閥門試驗臺工作原理及結構

DYFJ-E200型閥門試驗臺采用閥門法蘭定位、活爪夾緊法蘭背面的方式進行工作，對閥門測試無任何附加影響測試結果的外力，符合國家規定標準的閥門測試要求。

設備大致分為液動供壓系統、電器控制系統、水路循環系統及各項運行裝置。

設備為平臥頂壓式，左右工作臺各有密封盲板密封，左側工作臺設有進退功能機構，由液壓油缸直接驅動實現，使閥門密封面受力均勻，壓緊可靠。右工作臺固定不動，雙向進水，雙向排水，密封盤上設有排水、排氣閥門，方便氣密封試驗的檢查和對閥門密封面密封情況的觀察，具有性能良好，結構簡單緊湊等特點。

型號 Model		DYFJ-E100	DYFJ-E200	DYFJ-E300	DYFJ-E400	DYFJ-E500	DYFJ-E600	DYFJ-E800	DYFJ-E1000	DYFJ-E1200
允許閥門測試通徑		DN15-100	DN50-200	DN50-300	DN150-400	DN200-500	DN300-600	DN400-800	DN600-1000	DN800-1200
電源 Power	電壓 V Voltage	380	380	380	380	380	380	380	380	380
電源 Power	頻率 Hz Frequency	50	50	50	50	50	50	50	50	50
電機 Motor	功率 kW Power	2.2	3	3	3	5.5	5.5	7.5	7.5	7.5
電機 Motor	極數 P Pole	6	6	6	6	6	6	6	6	6
系統調壓范圍 Range of the water Pressure in a system		0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3
油缸高工作壓力 Adjustable oil Pressure in the cylinder Max		31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
大開檔 (㎜)Allowable destance between Disce Max		700	850	1200	1300	1350	1400	1600	2400	2800
小開檔 (㎜) Allowable destance between Disce Min		100	170	250	300	350	400	600	1300	1900
水泵高壓(MPa) Outlet Pressure of a water pump Max		63	63	63	63	63	63	63	63	63
外形尺寸 Overall dim	L (mm)	2400	2900	3300	3500	3600	3700	4000	5000	6500
	B (mm)	1100	1350	1500	1550	1700	1800	2300	4000	5000
	H (am)	1500	1500	1600	1600	1600	1800	2000	2300	2300
重量 (kg)		2500	3000	3300	5500	7000	7500	8500	45000	70000

使用操作方法

1、閥門裝夾方法

按照設備型號選擇公稱通徑相符合的閥門，開啟電源，啟動液壓系統。左側移動缸退到大于被試閥門長度。將閥門法蘭面緊貼于右側工作臺試壓盲板，對準中心空位置。左側移動架往右側固定工作臺前進，被測閥門另外一端緊貼于左側試壓盲板，對準中心空位置。，閥門整體處于水平位置。

2、水壓測試方法（雙向進水、放水）

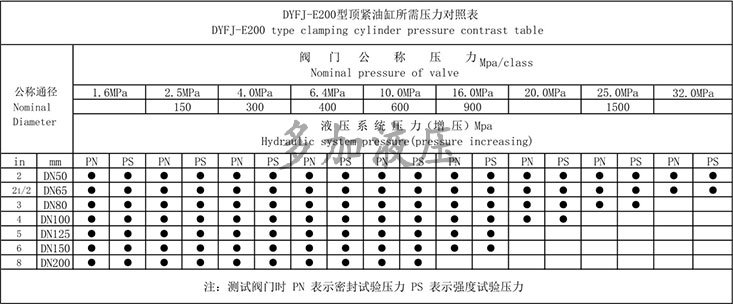

閥門裝夾完畢后，參照《夾緊油缸所需壓力對照表》將液壓夾爪抓緊力增壓到所需壓力。調整電接點壓力表（以25公斤閥門為例，將電接點壓力表指針調整到2.5MPa）。打開總進水、左、右進水閥門，關閉進氣，放水，放氣閥門。啟動低壓水泵，觀察水壓表指針移動情況，當指針停止上升，說明閥門內腔已經注滿水，啟動高壓水泵，水壓達到電接點壓力表設置壓力時，高壓水泵自動停止，設備進入水壓保壓狀態。

達到保壓時間，閥門無任何問題，應先打開放水閥門排除閥門內腔的水壓，再取下閥門。

3、氣壓測試方法（雙向進氣、放氣）

設備自身無配備氣源，使用單位需另配氣源，使用高壓氣體時請先咨詢廠家。

閥門裝夾完畢后（以壓力空氣為例，一般壓力不高于10公斤），打開進水、進氣閥門，關閉放水、放氣閥門。氣壓表達到壓力高值時，關閉進水、進氣閥門，設備處于保壓狀態。

達到保壓時間，閥門無任何問題，應先打開放氣閥門排除閥門內腔的氣壓，再取下閥門。

使用注意事項及要求

1、安裝時應校好設備水平位置或用混凝土固定地腳槽鋼。

2、選用46號抗磨液壓油（低于0℃應選用防凍46號抗磨液壓油），油量不能低于油位計下限。定期檢查油位及液壓油。使用1年后應清洗油箱，更換液壓油。

3、循環水應添加防銹粉，水質變差后應及時換水。

4、設備工作臺面應保持干凈，被試閥門法蘭與試壓盲板之間不允許有雜物。

5、試驗臺各活動部件，要添加潤滑油，保持清潔潤滑使用。

6、操作人員上崗前需進行專業培訓，規范操作，注意安全。
